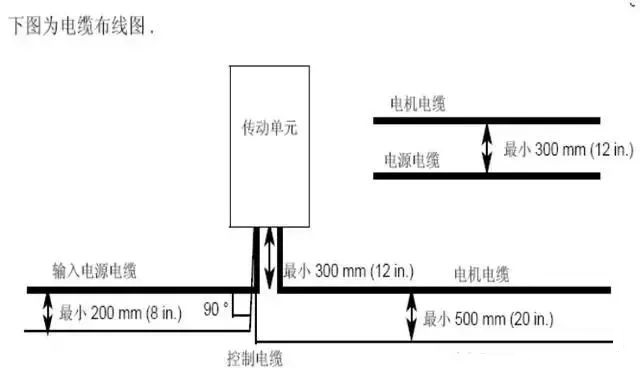

變頻器的電纜應獨立于其他電纜布線。多個傳動單元的電機電纜可以逐個并聯。建議將電機電纜、輸入電源電纜和控制電纜安裝在不同的托盤中，避免電機電纜與其他電纜長距離并聯運行，從而減少變頻器輸出電壓瞬變帶來的電磁干擾。

當控制電纜和電源電纜必須交叉時，交叉角度應為90度。其他電纜不應穿過ACS800。

電纜槽之間以及電纜槽和接地電極之間必須建立良好的電氣連接。鋁電解槽系統可用于改善局部電壓平衡。

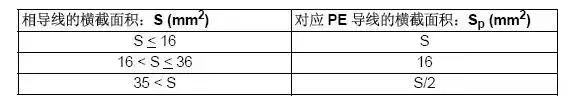

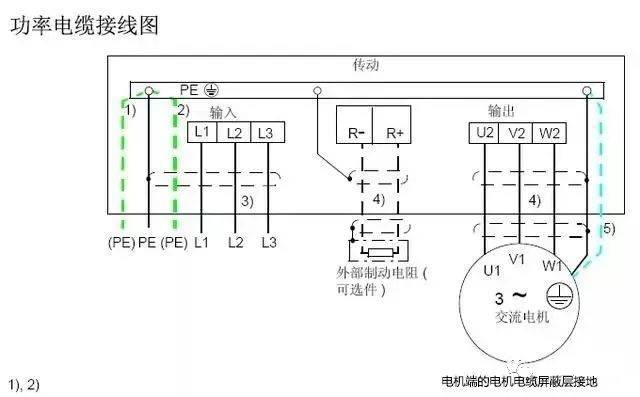

電力電纜選擇的一般規則:主電源(輸入電源)和電機電纜的型號應根據當地規范進行選擇:電纜必須能夠承受傳動裝置的負載電流。在連續使用的條件下，電纜應至少能承受70℃..電力電纜允許使用四芯電纜，但建議使用對稱屏蔽電纜。當PE線和相線由相同的金屬制成時，為了保證PE線的導電性，應遵守下表。

選擇控制電纜。

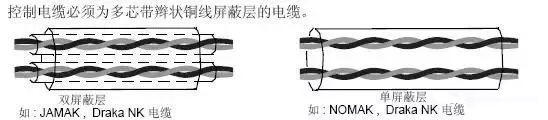

所有控制電纜必須是屏蔽電纜。

模擬信號的傳輸線應使用雙屏蔽雙絞線。這種電纜也推薦用于脈沖編碼信號的傳輸線。不同的模擬信號應分別路由，不要使用相同的公共返回線。

低壓數字信號線最好使用雙屏蔽電纜線，或者單屏蔽雙絞線。

模擬信號和數字信號應使用單獨的屏蔽電纜。

繼電器控制信號，如果其電壓不超過48V，可以使用與數字輸入信號相同的電纜。繼電器控制信號建議使用雙絞線。不要與24伏直流電和115/230伏交流電信號共用同一根多芯電纜。

在大多數情況下，使用故障診斷碼控制模式，而在以下情況下建議使用標量控制模式:

-對于帶有多個電機的傳動裝置，即當連接到傳動設備的電機數量不確定時。

-當電機的額定電流小于額定電流的變頻器 1/6時。

當變頻器未連接到電機，且僅用于測試目的時。
