散熱性是否有效會直接影響到變頻器的使用期限。這是由于電子電氣設備的故障率會隨著溫度的升高呈指數增長，使用壽命降低。當工作溫度上升10度時，變頻器的使用壽命會降低。

      所以散熱問題要高度重視！變頻器工作時，通過變頻器的電流量很大，變頻器產生的發熱量也很大，因此其燃燒帶來的危害不容忽視。

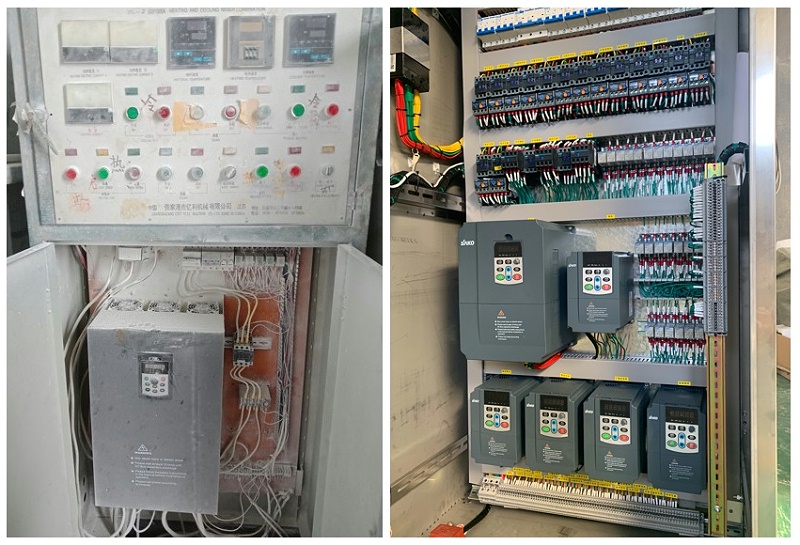

       控制柜內一般安裝變頻器的。我們需要知道a ^ 變頻器的發熱量，可以通過以下公式計算估算:發熱量= 變頻器容量(KW)×55 [W]。在這里，如果變頻器的容量是由恒轉矩負載調節的(過流容量為150% * 60s)，如果變頻器含有DC串聯電抗器或交流串聯電抗器，并且也在木柜內，此時發熱量會更高。

       串聯電抗器最好安裝在變頻器側或上側。這個時候可以估算一下:變頻器容量(KW)×60 [W]因?yàn)槊總€(gè)變頻器廠商的硬件配置都差不多，所以上面的公式可以適用于所有品牌的商品。

       備注：如果有制動電阻，由于制動電阻散熱大，安裝部分與變頻器隔離，可以安裝在木柜上或旁邊。那么，如何才能降低控制柜內的發熱量呢？

       控制柜內安裝變頻器時，應考慮變頻器熱值問題。根據柜內發熱量的增加，柜的規格要適度提高。因此，為了盡可能地降低控制柜的規格，需要盡可能地降低柜體帶來的發熱量。

       如果在安裝變頻器的過程中，將變頻器的散熱器的一部分放在控制柜外，可能會有70%的變頻器發熱量釋放到控制柜外。因?yàn)榇罂臻g變頻器發熱量大，所以大空間變頻器更合理。也可以用保護板將自身與散熱器隔開，這樣散熱器的散熱不會對變頻器本身造成傷害。這實際上非常有效。

       變頻器散熱設計方案全部以垂直安裝為主，水平散熱會減少！輸出功率稍大的變頻器，內置制冷風扇。同時，也建議在控制柜的通風口處安裝一個冷卻風扇。進風口應加裝濾網，防止灰塵進入控制柜。注意變頻器上的控制柜和風扇都很重要，誰也代替不了誰。

       此外，還需要注意以下兩個問題:

       (1)在海拔1000米以上的地區，空氣密度降低，應增加木柜的降溫排風量，以提高實際降溫效果。理論上變頻器也要考慮降容，1000m每-5%。

        但實際上，由于設計方案中變頻器的負載能力和散熱能力一般都比具體應用中的大，也要看實際應用。例如，在1500米的區域內，電梯轎廂等常規負載將是多余的。

        (2)開關頻率:IGBT是變頻器點火的關鍵，IGBT點火集中在開關瞬間。因此，當電源的開關頻率高時，變頻器的發熱量當然變大。有廠商聲稱降低電源的開關頻率可以擴容，這就是原因。
