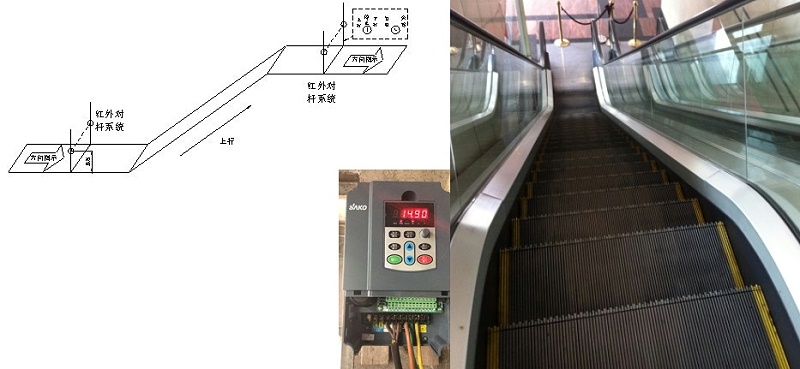

在不影響扶梯正常使用的前提下，我們對扶梯進行了節能改造。自動扶梯節能改造后，控制器根據紅外傳感器產生的信號控制自動扶梯的運行速度。當人們乘坐時，自動扶梯以工頻速度運行。當沒有人時，自動扶梯會減速或停止運行。同時，升級后的自動扶梯應具備以下功能。當節電器出現故障時，自動扶梯可以自動切換到工頻模式，保證自動扶梯的正常運行。自動扶梯的電路改造外觀如圖1所示。

圖1電梯改造外觀圖。

目前自動扶梯節能改造常用的控制方式有兩種:

一種模式是高速和低速運行模式。設置主頻(低速)和多速頻率(高速)；一對紅外傳感器開關分別安裝在電梯的頭部和尾部。當乘客通過電梯時，紅外傳感器開關被觸發，并向變頻器輸出開關信號。有客流時，觸發紅外傳感器開關，立即加速到多速頻率，使電梯高速運行。電梯高速運行時，由于內置定時器開始計時，如果在設定的時間段內沒有乘客通過電梯，計時結束后會自動切換到主頻，自動扶梯低速運行；如果乘客在計時器期間重新觸發紅外傳感器開關，計時器將重新計時。對于電梯的升降，外圍控制采用開關聯鎖，保證自動扶梯系統的正常運行。為了消耗自動扶梯下降或制動時產生的多余能量，需要安裝制動電阻。

另一種模式是工頻停機運行模式。將主頻率(50Hz)設置為運行和停止。同樣，一對紅外傳感器開關分別安裝在電梯的頭部和尾部。當乘客通過電梯時，紅外傳感器開關被觸發，并向設備輸出開關信號。有客流時，觸發紅外傳感器開關，立即加速到主頻，使電梯以工頻運行。當電梯以工頻運行時，變頻控制器的內置定時器開始計時。如果在給定的時間段內沒有乘客通過電梯，扶梯變頻器將在計時后自動停止，直到再次檢測到紅外觸發信號，電梯才會不再運行。如果乘客在計時器期間重新觸發紅外傳感器開關，計時器將重新計時。為了消耗自動扶梯下降或制動過程中產生的多余能量，需要在變頻控制器上安裝制動電阻。此外，自動扶梯的上下兩端應設有上下標志，必要時應安裝語音提示系統。這種斷電停頻控制方式節能效果顯著，因為自動扶梯在無人的情況下已經完全停止，基本不耗電。
