變頻器由于其優異的控制能力和效率，主要用于驅動電機。然而，大多數傳統變頻器會非線性吸收電流，這是其功率轉換過程的一部分，產生的失真電流波形意味著存在更高的諧波。諧波會導致上游用電設備發熱，降低功率因數，降低效率，產生電壓諧波，可能導致設備出現相關問題。

輸入諧波濾波器是一種常用的解決諧波的方法，通過捕獲諧波來隔離電源和變頻器的非線性電流消耗。給系統增加設備會增加成本和空間，降低效率。該濾波器的替代方案是矩陣驅動技術，可以在不增加外設的情況下降低諧波。以下六個方面是采用矩陣驅動技術的潛在好處。

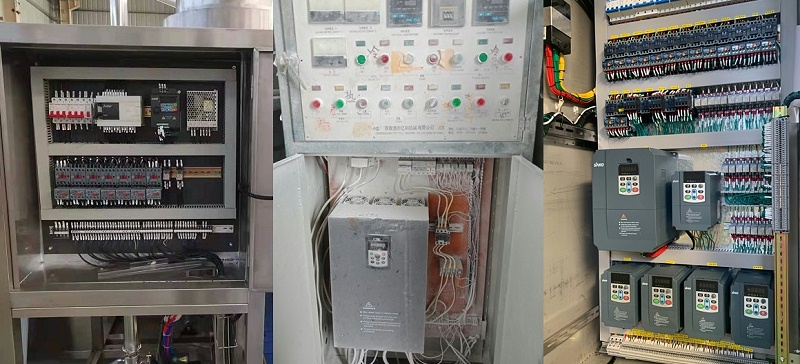

變頻器/逆變器

通常，矩陣驅動器的諧波小于變頻器輸入端總諧波失真(THD)的5%。

1.測試諧波

低輸入電流諧波性能是使用矩陣技術進行功率轉換的關鍵優勢。當運行電機時，電流從低諧波水平的線路中引出。通常，矩陣驅動器的諧波小于變頻器輸入端總諧波失真(THD)的5%。輸入濾波器可以減少傳統變頻器產生的諧波。矩陣驅動在整個負載曲線中的諧波始終低于帶諧波濾波器的變頻器。

2.測試效率

諧波濾波器需要額外的設備和線路來保持低諧波。結果，與矩陣驅動器相比，整個負載范圍內的效率較低，而矩陣驅動器確保低輸入電流諧波，效率接近98%，并且在整個工作范圍內保持工作效率。

3.測試無功功率

除了低效率之外，輸入諧波濾波器還需要大電容來保持低諧波電流性能。大電容意味著更高的無功電流，它在線路和濾波器之間循環，導致額外的損耗并降低系統效率。公用事業公司通常按千伏安用量收費。大量的無功功率會大大增加千伏安，導致公用事業成本高于實際功率需求。

小輸入濾波器將電源與逆變器的交流-交流電源輸出隔離，并將再生的波形轉換回干凈的正弦波，以節省可能浪費的能量。驅動電機時，變頻器吸收來自電源的低諧波電流，無需諧波濾波器。

過濾器

過濾器需要為幾個設備額外布線，這些設備需要安裝在保護蓋或更大的面板中。

再生

絕緣柵雙極晶體管(IGBT)開關將交流輸入電源連接到交流輸出電源，因此它可以自動向電路輸送再生能量。當這種情況發生時，電壓通常被重定向到同一電源上的其他負載，這意味著從電力公司獲得的電力較少，從而降低了公用電力消耗和公用電力成本。

輸入諧波濾波器可以降低輸入電流諧波，但不能再生。對于使用諧波濾波器的再生，需要額外的元件來耗散或再生應用產生的能量。沒有它們，在電機運行期間可能會出現不希望的驅動故障。

5.復雜性

矩陣驅動器的電源布線和電源監控只需要簡單的三線輸入和三線輸出。這些過濾器的幾個設備需要額外布線，這些設備需要安裝在保護罩或更大的面板中。除了驅動電機所需的變頻器接線和面板外，還需要與濾波器相關的接線和設備。

6.無跳閘和無故障運行

輸入諧波濾波器設計需要大量電容來維持低諧波。這種大電容意味著更高的無功電流和更高的千伏安要求，這將降低效率并增加運行成本。這些濾波器也提高了電壓。當逆變器不運行電機或在輕負載條件下運行時，輸入濾波器電路將提升線路電壓以增加逆變器的DC總線電壓，從而導致過壓情況。這種情況可能會導致故障或妨礙操作。

增加設備可以克服電壓升高的影響。接觸器可以在空載和低速運行時隔離電容器，解決逆變器DC母線電壓高和過電壓跳閘的問題，但可能會阻礙輕載下的低諧波運行。矩陣驅動器提供無跳閘操作。

濾波器是治理變頻器諧波的有效方法。然而，過濾器增加了設備、安裝空間和時間以及布線的成本。矩陣驅動技術可以消除低諧波電流，實現電機再生，簡化安裝、啟動和操作。
