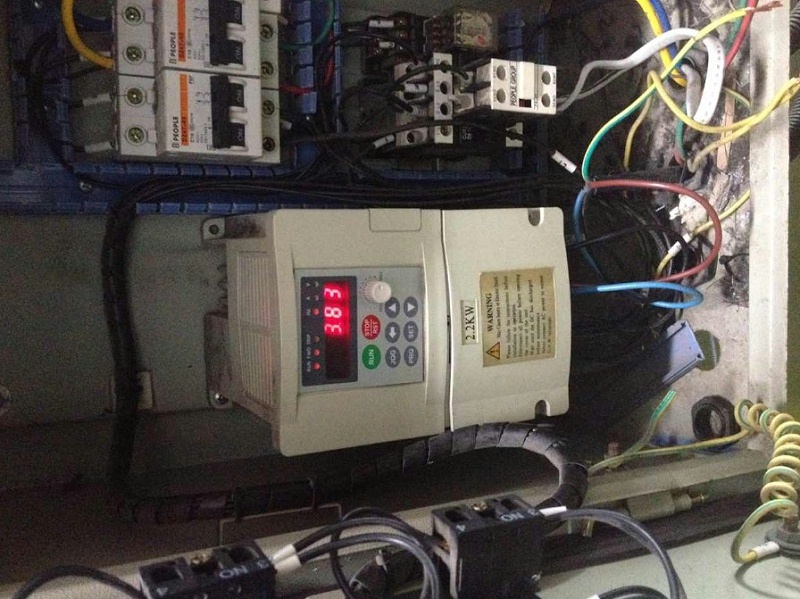

在以PLC為核心的環槽超精機控制系統中，采用先進的計算機技術控制四臺電機變頻器（VFD） 驅動四臺電機調速；觸摸式工業圖形顯示器(簡稱觸摸屏)用于為用戶提供清晰醒目的中文人機對話界面，指導用戶正確操作。機床控制系統由一個PLC、四個VFD和GP系列觸摸屏組成。該系統主要應用了VFD 與PLC之間的計算機通信技術和觸摸屏與PLC之間的資源共享技術。

近年來，隨著計算機網絡技術的發展，利用集成在VFD或通信模板中的通信模塊，通過通信接口與PLC和VFD連接，驅動電機調速已經成為現實。指定專用數據寄存器D8120作為通信傳輸格式的數據單元，其設定值應與VFD的參數單元Pr.117~Pr.124的設定值相匹配。軸承是PLC的串行通信模板，起著PLC與四臺VFD的網絡通信的作用，是通信中不可缺少的中間環節。

通信流程為: VFD由系統設置為子站。PLC發出與子站相關的控制信息后，各子站判斷是否與其站號一致，從而決定是否接收和返回信息。PLC利用通信技術與VFD進行通信，保證四個VFD與PLC之間的數據交換，從而輪流啟動和停止四個電機并控制不同頻率的速度，同時監視電機的方向、運行頻率和報警類型。
